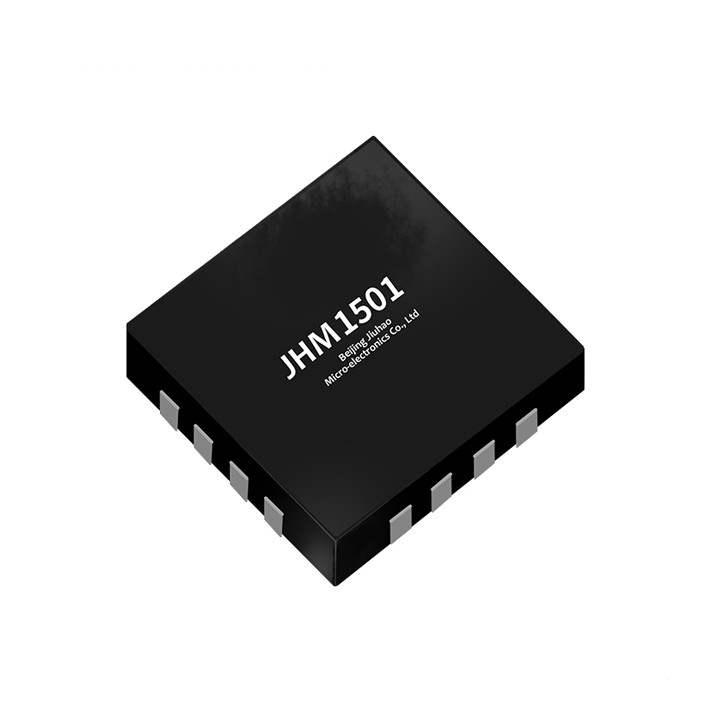

JHM1501是一款針對惠斯通電橋式傳感器信號設計的具有數字補償算法高精度信號調理電路，可對傳感器信號的偏移、靈敏度、溫漂和非線性同時進行補償。補償算法的校準系數保存在片上的MTP中。

JHM1501的可編程模擬前端電路性能可進行靈活的調整，以便適應幾乎所有類型的橋式傳感器輸出信號范圍和失調電壓。對橋式傳感器可以提供恒壓或恒流的激勵方式。內部集成的16—bit ADC可以將橋式傳感器信號和溫度信號數字化。溫度的測量可以通過內置的溫度傳感器、外部橋式傳感器自身的橋阻、外部的NTC電阻或二極管多種可選的方式來進行，測量的數字溫度值的失調、靈敏度和非線性也可被補償。

JHM1501集成了12-bit的DAC,在比例電壓輸出模式下通過緩沖器輸出模擬電壓。同時，也可以選擇SENT協議輸出數字脈沖，或輸出PWM信號。相同的輸出引腳也作為校準時的單線通信引腳以支持傳感器三線制標準。JHM1501也支持自我診斷功能，能自動對橋式傳感器、信號通路、電源和存儲器的錯誤進行診斷并給予提示。

JHM1501支持電源過壓保護、電源極性反接保護，輸出短路保護功能，滿足汽車與工業應用的要求。

• 符合AEC-Q100設計

• 16-bit高分辨率ADC

• 低噪聲輸入放大器

• 可配置的輸入信號范圍 ± 3 ~ ± 400 mV

• 輸入信號失調補償范圍可達± 250% FS

• 數字補償和功能配置保存在MTP中，可進行最多6次校準

• 支持多種SENT協議的配置

• 快速的測量周期，測量頻率最高可達7.6kHz

• 單線通信協議進行傳感器校準，支持標準三線制傳感器

• 橋式傳感器設計，無需外部的調節元件，提供恒壓和恒流兩種驅動方式

• 電源電壓，并支持-40V / +40V過壓保護和極性反接保護，支持輸出短路保護

• 高準確度(數字輸出時可達±0.1%FSO@-25~+85℃; ±0.25%FSO@-40 ~ +125℃)

• 支持自我診斷(BIST)，可檢測橋式傳感器連接、信號通路、電源、內部存儲器的錯誤

• 數字化的補償，可對傳感器信號的偏移、靈敏度、溫漂和非線性進行最高三階的數字補償

• 集成了信號帶寬可配的數字低通濾波器，在低輸入信號幅度的條件下提高信噪比

• 支持多種測溫方式，片上溫度傳感器、外部橋阻測溫、外部二極管或NTC電阻測溫

• 支持模擬比例電壓輸出、SENT協議數字輸出(SAE J2716, JAN2010)、PWM輸出方式和I2C通信協議
